DOPRAVNÍ A MANIPULAČNÍ ZAŘÍZENÍ - Stanice pro vyprazdňování obřích vaků

Použití a funkce

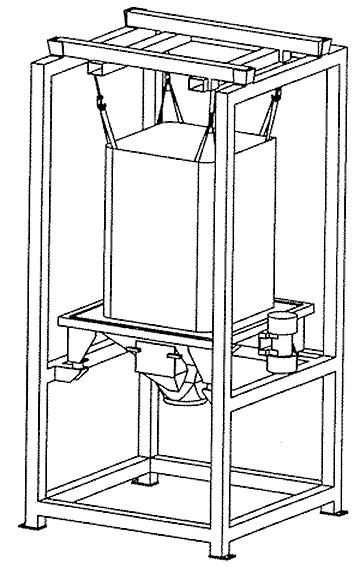

Zařízení slouží k vyprazdňování obřích vaků se suchými sypkými látkami (např. granuláty plastických hmot, barviva, hnojiva, cement, písek, cukr, obilí, srot, mouka, atd.) zejména v průmyslu chemickém, farmaceutickém, potravinářském, krmivářském a stavebním. Obří vak je při vyprazdňování dnem položen v násypce a zavěšen za horní ucha na rámu pro zakládání vaku. Stavebnicová konstrukce umožňuje sestavit zařízení pro vyprazdňování různých typů vaků (např. vaků pro jedno použití, vaků pro vícenásobné použití, vaků s PE vložkou atd.) i materiálů s různými vlastnostmi (např. snadno tekoucích, těžko sypkých atd.). Zakládání vaků je možno řesit s ohledem na možnosti zákazníka a stavební výšku pomocí vysokozdvižného vozíku, stávajícím zařízením (kladkostrojem, jeřábem atd.) nebo kladkostrojem s drážkou jako součástí nosného rámu zařízení. Součástí stavebnice jsou rovněž různé typy dopravníků a dávkovačů, kterými je možné materiál z násypky pod vakem dopravit či dávkovat do dalších zařízení, příslusenství pro vážení úbytku materiálu z vaku, příslušenství pro zajistění mobilnosti zařízení atd.

Stavební prvky

Zařízení je složeno vždy z několika celků, které optimálně řeší technické požadavky na vyprazdňování vaků.

Rám pro zakládání vaku

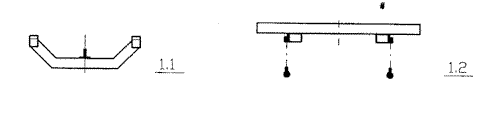

Rám (1.1) je určen pro zavěšení na hák kladkostroje. Svým tvarem umožňuje snížit stavební výšku zařízení. Rám (1.2) je výhodné použít pro zakládání vaku pomocí vysokozdvižného vozíku. Součástí rámu jsou profily pro zasunutí vidlí vozíku a háky na řetězech s nastavitelnou délkou umožňující nastavení optimální polohy vaku vůči násypce.

Nosný rám

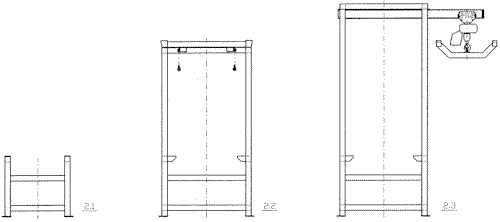

V případě použití standardního provedení rámu (2.1) vak při vyprazdňování visí na rámu (1.1) na externím kladkostroji, jeřábu nebo na vidlích vysokozdvižného vozíku. Provedení (2.2) je určeno pro zakládání vaku zavěšeného na rámu (1.2) pomocí vysokozdvižného vozíku. Provedení (2.3) s integrovaným řetězovým kladkostrojem umožňuje manipulaci s vaky pomocí nízkozdvižného vozíku.

Násypka

Provedení (3.1) je spolu s nožovým križem (42) určeno pro vyprazdňování vaků pro jedno použití. Provedení (3.2) je složeno z násypky a výpadové trubky s upínací objíznkou. Při zakládárú vaku obsluha spodní rukáv vaku nasadí na výpadovou trubku, upne ho a rozváže škrtící úvazek. Násypka v provedení (3.3) je vybavena dvířky, kterými má obsluha po založení vaku umožněn přístup k rozvázání úvazku spodního rukávu vaku. Vsechna provedení násypek jsou vybaveny membránou pro utěsnění vaku v násypce. V případě použití vibrátoru (4.1) pro uvolňování materiálu z vaku je násypka uložena na silentblocích.

Příslušenství

Násypka může být vybavena příložným elektrickým vibrátorem (4.1 ) pro usnadnění výpadu materiálu z vaku. Nožový kříž (4.2) umožňuje rozříznutí vaku pro jedno použití. Pomocí ochranné mříže (4.3) je možno zabránit nečistotám a nežádoucím předmětům v další cestě technologickým zařízením. Nosný rám je možno upravit (4.4) pro zajištění mobilnosti celého zařízení. Celé zařízení je možno umístit na rám se snímači zatížení (4.5) a vážním procesorem a stanici použít pro dávkování produktu. Tato varianta předpokládá použít některý typ dopravníku (5.2, 5.3).

Dopravníky a dávkovače

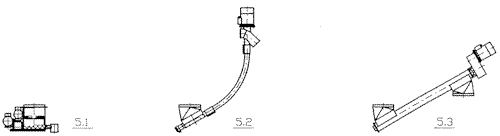

Stanici je možno doplnit spirálovým (5.2) nebo šnekovým (5.3) dopravníkem, případně objemovým jednošnekovým nebo dvoušnekovým dávkovačem (5.1).
